Crw-H100k5 Высокочастотные источники питания

Основная информация
Место происхождения: Китай
Фирменное наименование: HOPOKE
Номер модели: CRW-H100K5
Количество мин заказа: Почтовый запрос
Цена: Mail Inquiry
Упаковывая детали: Почтовый запрос
Время доставки: Почтовый запрос
Условия оплаты: T/T
Поставка способности: Почтовый запрос
Подробная информация
Технологии: Высокочастотный инвертор Ряд выхода: Амперы: 100 - 15,000
Вольт: 0.01-9.99 КВт: 0.1-60
Диапазон периода сварки (CYC): 9999 Режим управления выходом: Ток, напряжение, мощность
Ток, напряжение, мощность Встроенный в монитор: Да, да. Автоматизация готова: Да, да.
Сила ввода: 380 - 480 VAC Однофазный или трехфазный: 3-я фаза
Размер (L x W x H): 502*200*284
Выделить:

CRW-H100K5 Силовые источники

,

Силовые источники 9

,

99 В


Характер продукции

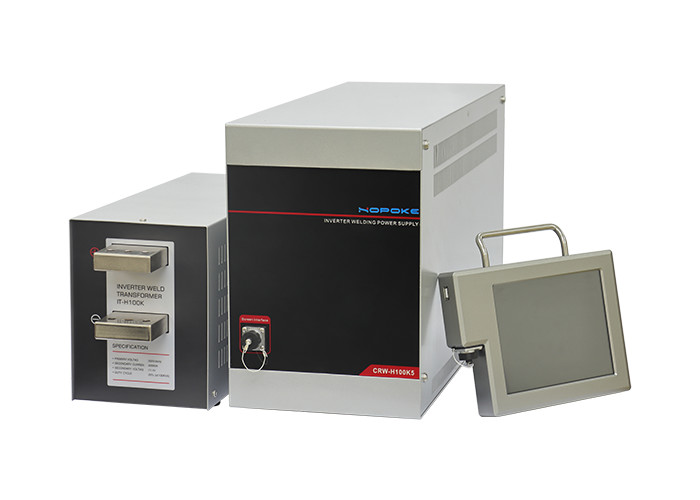

СЕРИЯ CRW ВЫСОКОЧАСТОТНЫЙ ИСТОЧНИК ПИТАНИЯ ДЛЯ СВАРКИ



высокочастотный прецизионный сварочный источник питания серии crw crw-h100k5





Ⅰ. Характеристики блока питания



1. Прорывная инверторная технология



Поддерживает свободное переключение частоты от 1 кГц до 5 кГц. А самый высокий цикл управления составляет 0,2 мс. Частота управления увеличена в 100 раз по сравнению с обычной машиной переменного тока. По сравнению с аналогичными продуктами, он имеет более высокую реакцию управления и точность. Между тем, технология инвертора более продвинута!



2. 6 основных режимов управления



Имеет 6 дополнительных методов управления, которые могут адаптироваться к различным сложным условиям сварки. Например, вторичный постоянный ток, первичный постоянный ток, постоянное напряжение, постоянная мощность, постоянная ширина импульса, расширенное гибридное управление.



3. 8-дюймовый сенсорный дисплей HD с волновой формой



8-дюймовый сенсорный экран высокой четкости имеет изысканный интерфейс человек-машина и оснащен функцией осциллографа и детектора. Эта функция может отображать 8 реальных сварочных волн и соответствующие данные сварки, такие как сварочный ток, напряжение, мощность и сопротивление в режиме реального времени, что позволяет легко контролировать последовательность сварки и качество сварки.



4. Превосходные возможности контроля качества



Для высоких стандартов требований к стабильности и стабильности сварки машина поддерживает функцию триггера давления. Когда обнаруживается, что значение давления достигает установленного значения, она начинает включаться, чтобы гарантировать, что давление продукта каждой сварки является постоянным. Между тем, она также поддерживает функцию глубины плавления смещения. Когда смещение достигает установленного значения, питание будет немедленно остановлено, чтобы гарантировать, что глубина плавления продукта сварки является полностью постоянной.



5. Возможность отслеживания качества сварки



Имеет встроенную функцию базы данных, которая может регистрировать около 5 миллионов паяных соединений тока, напряжения, мощности и других данных. Кроме того, он также поддерживает прямой экспорт на U-диск для создания отчетов, облегчающих отслеживание качества сварки. Наконец, он имеет встроенный модуль записи исторических сигналов тревоги, помогающий анализировать причины сигналов тревоги.



6. Более гибкое определение качества сварки



Функция контроля сварки может автоматически определять, есть ли проблема в процессе сварки. Эта функция может устанавливать верхние и нижние пределы контроля тока, напряжения, мощности, давления и смещения. Как только выходной сигнал превысит установленные верхние и нижние пределы, будет выдано аварийное предупреждение.



7. Разнообразие функций мониторинга защиты



Встроенная диагностика до 22 неисправностей, меры защиты от аварийных сигналов и функции самоконтроля неисправностей. Это может повысить безопасность системы питания сварки и гарантировать качество свариваемых деталей.



8. Богатый интерфейс и множество спецификаций



Поддерживает 32 набора параметров хранения, что удобно для сварки нескольких видов (расширяемый). Он также имеет богатый интерфейс ввода-вывода и поддерживает различные протоколы связи (MODBUS, RS-232, RS-485, Ethernet и т. д.) для облегчения внешнего управления автоматикой.



9. Подсчет и управление полномочиями



Встроенные несколько режимов счетчиков сварки для удовлетворения требований подсчета различных заготовок в различных случаях. В то же время встроенный модуль разрешений уровня 3 создан для удовлетворения потребностей различных операторов.







Ⅱ. Характеристики блока питания

1. Характеристики блока питания:



Модель продукта CRW-H4800A CRW-H8600A CRW-H100K5
Напряжение питания Три фазы 380 В (50/60 Гц)
Частота управления 1кГц / 2кГц / 3кГц / 4кГц / 5кГц
Максимальный сварочный ток 4000А 8000А 15000А
Номинальная мощность 15 кВА 25кВА 90кВА
Режим управления Фиксированная ширина импульса/фиксированный первичный пик/фиксированный вторичный ток/фиксированное напряжение/фиксированная мощность/гибридное управление
Количество спецификаций сварки 32 комплекта спецификаций сварки

















Установка времени сварки

Время предварительной загрузки 0-9999 мс (миллисекунд)
Время давления 0-9999 мс (миллисекунд)
Замедлиться на 1 раз 0-9999cyc (еженедельная волна)
Сварка 1 раз 0-9999cyc (циклическая волна)
Замедлитесь на 1 раз 0-9999cyc (еженедельная волна)
Время охлаждения 0-9999cyc (еженедельная волна)
Медленный подъем 2 раза 0-9999cyc (еженедельная волна)
Сварка 2 раза 0-9999cyc (циклическая волна)
Замедли в 2 раза 0-9999cyc (еженедельная волна)
Медленный подъем 3 раза 0-9999cyc (еженедельная волна)
Сварка 3 раза 0-9999cyc (циклическая волна)
Замедлиться в 3 раза 0-9999cyc (еженедельная волна)
Время выдержки 0-9999 мс (миллисекунд)
Время отдыха 0-9999 мс (миллисекунд)
Конец времени 0-9999 мс (миллисекунд)
циклы 0-9 раз
Диапазон установки вторичного тока 0,1~4,00 КА 0,2~8,00 КА 0,3~15,00 КА
Диапазон настройки ширины импульса

1% - 100%.

1% - 100%.

1% - 100%.

Диапазон настройки вторичного напряжения 0,01-10 В
Диапазон настройки мощности 0,1 кВт, 15 кВт 0,2 кВт – 25 кВт 0,2 кВт - 60 кВт
Внешние размеры мм (Д*Ш*В) 502*200*284 549*220*320
Вес 20КГ 22КГ
Адаптер-трансформатор IT-H4800 IT-H8600 IT-H100K





2. Технические характеристики трансформатора:



Модель IT-H4800 IT-H8600 IT-H100K
Напряжение питания ШИМ 500 В ШИМ 500 В ШИМ 500 В
Номинальная мощность 15кВА 25кВА 90кВА
Номинальное первичное напряжение 500В 500В 500В
Вторичное напряжение без нагрузки 10В 11В 11В
Максимальное использование 4000А(5%) 8000 А(10%) 15000 А (10%)
Охлаждающий способ Воздушное охлаждение С водяным охлаждением С водяным охлаждением
Входная частота 1-5 кГц 1-5 кГц 1-5 кГц
Коэффициент трансформации 50:1 45:1 45:1
Внешние размеры мм (Д*Ш*В) 379*182.5*254 461,5*162,5*228 484*162.5*228
Вес 15 КГ 20КГ 21КГ
